Трубки для ВЕЛОСИПЕДНЫХ РАМ*

Делаем красивые и одновременно прочные / легкие трубки из углепластика для велосипедных рам

Углепластиковые трубки, намотанные из нити, выгодно отличаются от трубок, накатанных из ткани

Мы делаем красивые узоры намотки на карбоновых трубках, что дает велораме неповторимую эстетику и уникальность

Вес комплекта трубок для рамы (7шт) от 700 до 1300г в зависимости от длины и диаметра

Почта для запросов   info@m-carbo.ru

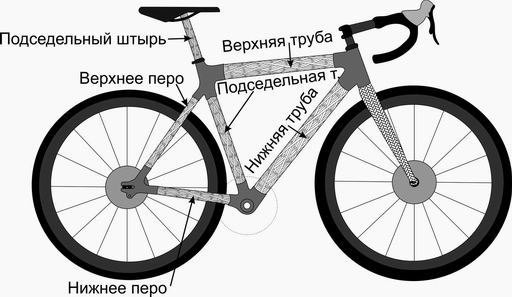

Схема и названия трубок для рамы велосипеда Велосипедная рама из углепластиковых трубок

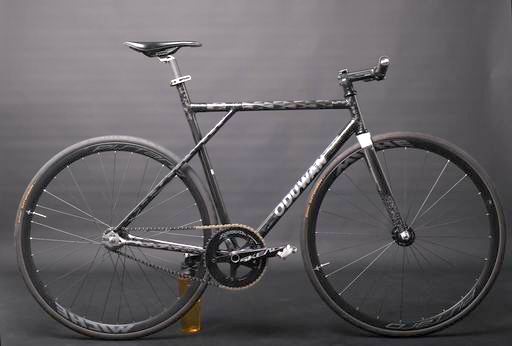

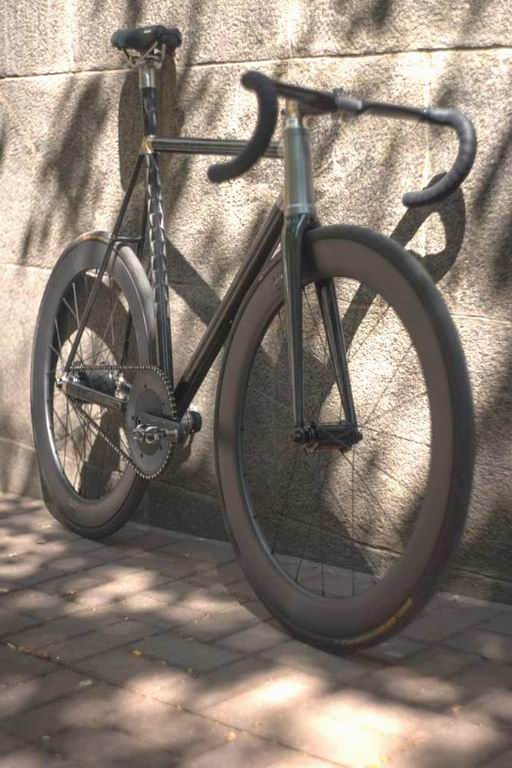

Велосипедная рама из углепластиковых трубок

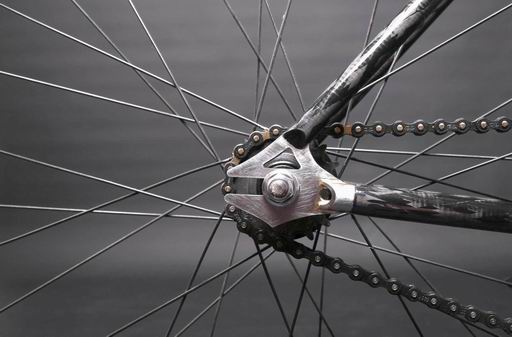

перья из углепластиковых трубок

Диаметры (внешний и внутренний), длина и угол намотки - по техническому заданию заказчика

Трубки только цилиндрические и прямые

Внутренний диаметр от 6мм



В наличии есть оправки для специфических "велосипедных" размеров:

- 27,25мм и 31,65мм (подседельная трубка)

-1 дюйм (25,4мм); 1/2 дюйма (12,7мм); 1и1/8 дюйма (28,57мм); 1и1/4 дюйма (31,75мм)

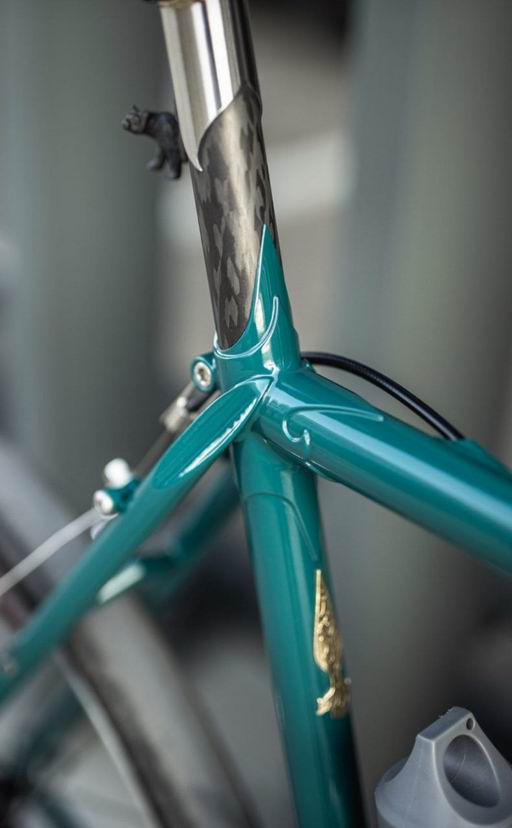

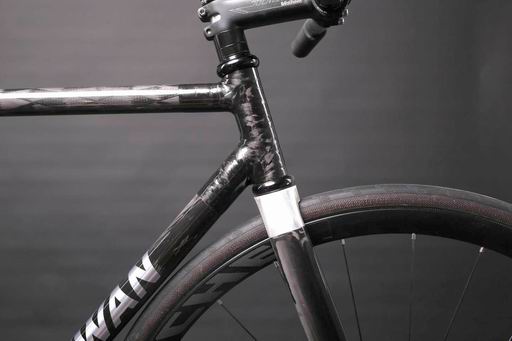

Верхняя трубка рамы из углепластика

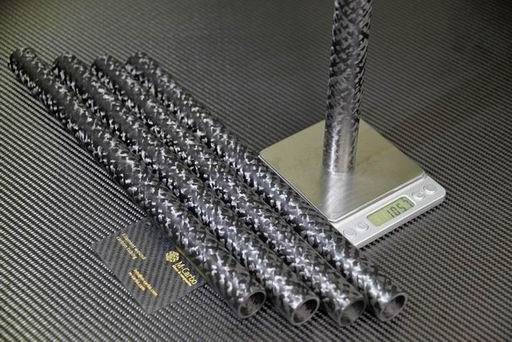

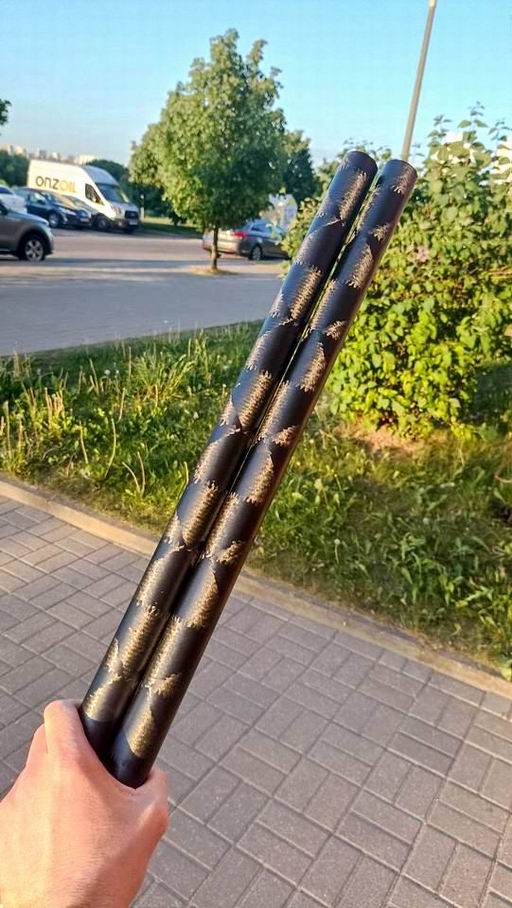

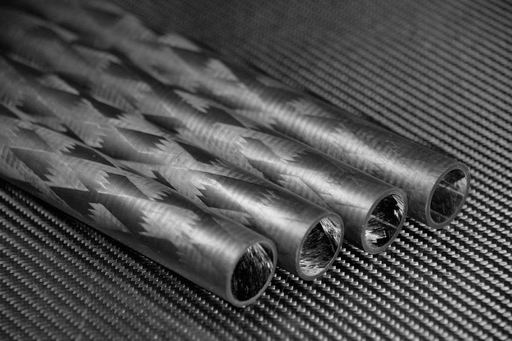

  Седельный штырь внут.диам 22 х внеш диам 27.2мм Верхняя трубка рамы из углепластика

Толщина стенки у трубки для велорамы, как правило, от 1мм (шоссейники) до 3-4мм (рамы для большой нагрузки)

Наиболее популярный среди наших клиентов вариант по состоянию на 2023 год - трубки со стенкой 1,5 и 2мм

Внутри стенки можем делать намотку слоев с различными углами

Например, для стенки 2мм это может быть структура 45-45-15-15 градусов

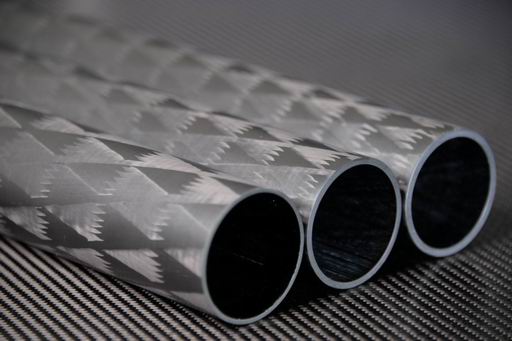

Трубка диаметром 50мм со стенкой 1,5  2,5 и 3мм
Трубка для нижней трубы диаметром 50мм со стенкой 1,5  2,5 и 3мм Трубка внешним диаметром 27мм с внутренними слоями 45град.



Кроме углеволокна в трубке может быть применено гибридное армирование (для повышения эксплуатационных характеристик)

Угол намотки от 5 до 85градусов, при необходимости - различная намотка слоев внутри трубки - сочетание гибкости, жесткости, устойчивости и на изгиб, и на кручение

Возможность намотки трубок со сложной внутренней структурой - это способ найти баланс между весом рамы, ее жесткостью и способностью поглощать энергию ударов

Как итог, хорошо сбалансированные трубки для рамы - это высокое качество езды на велосипеде

Схема намотки углепластиковой трубки под различными углами
Пример намотки углепластиковой трубки для работы как на изгиб, так и на кручение



Углепластиковая трубка после снятия с оправки подается на шлифовку, также может быть обработана пленкообразующим маслом

Для намотки трубок применяем качественное японское углеволокно



Трубки легкие (плотность 1,5 г/куб.см) и прочные как дюралюминий

Удельная прочность в несколько раз выше стали

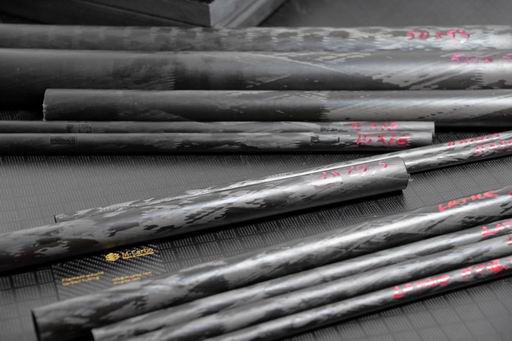

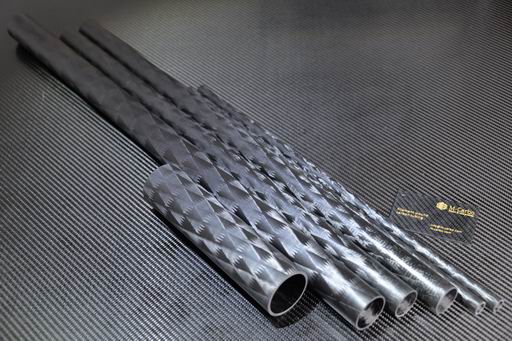

Комплект углепластиковых трубок для велосипедной рамы

Подседельная: 26x29,8x700mm

Верхняя: 27x30x650mm

Нижняя: 42x44x680mm

Перья: 15x19x450mm - 2шт

Перья: 10x14x550mm - 2шт

Общий вес 725г



Пример 1. Вариант нижней трубки. Стенка 2мм, размеры 38х42х700мм. Вес 275г

Углепластиковые трубки 38х42х700

Углепластиковые трубки 38х42х700мм  вес 393г/м

Углепластиковые трубки 38х42х700

Углепластиковые трубки 38х42х700мм  вес 393г/м



Пример 2. Вариант верхней трубки. Стенка 1,5мм, размеры 30х33х550мм. Вес 132г

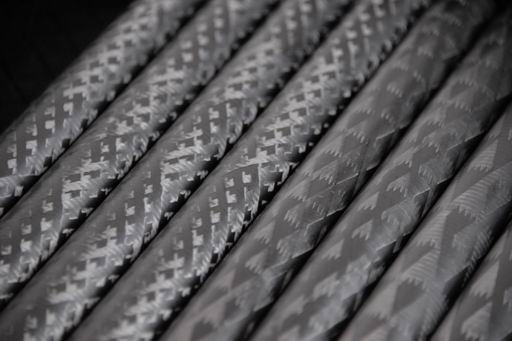

Узор намотки углепластиковой трубки 30х33мм

Узор намотки углепластиковой трубки 30х33мм

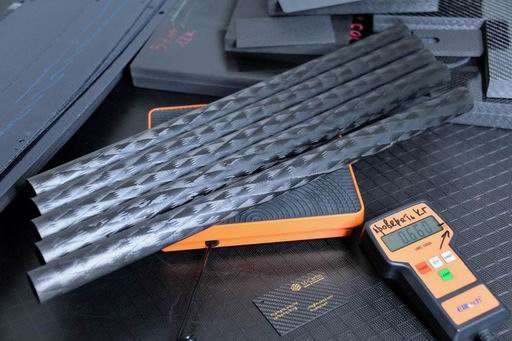

Углепластиковая трубка 30х33, весит 235г/м

Углепластиковая трубка 30х33мм, весит 235г/м



Пример 3. Вариант трубок для перьев. Стенка 1,5-2,5мм. Внешний диаметр от 10 до 20мм (в зависимости от дизайна рамы)

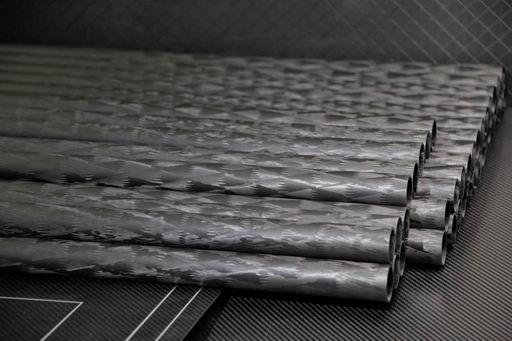

Пример 4. Седельная трубка 31.75х34.98    Вес 260г/метр

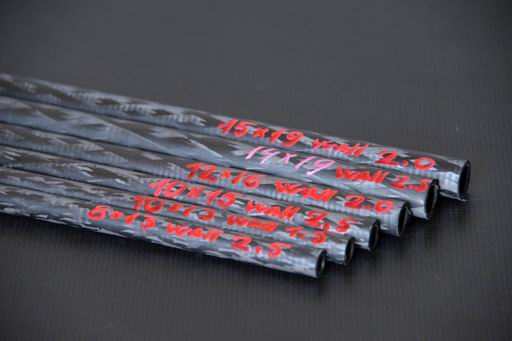

Трубки для перьев велосипедной рамы



У трубок, а следовательно, и у рамы красивый внешний вид:

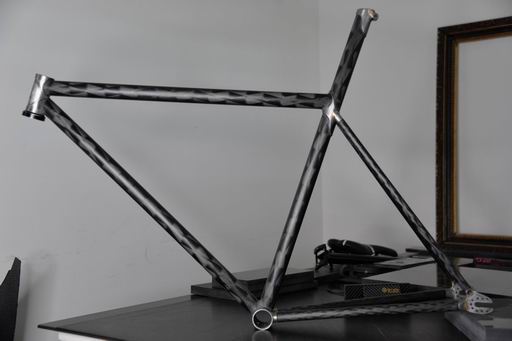

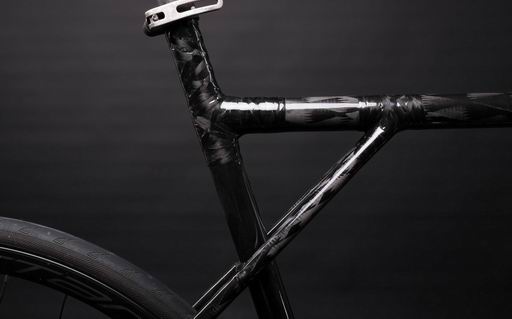

Карбоновая рама

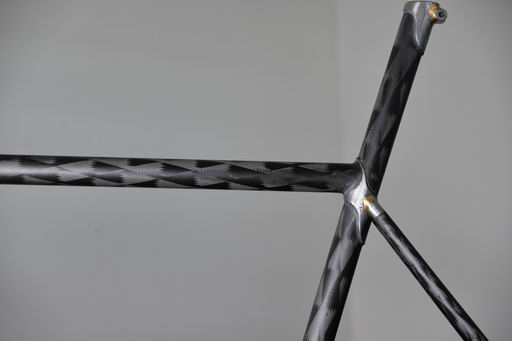

Рама из углепластиковых трубок

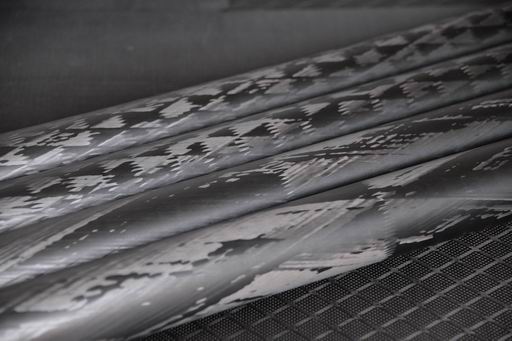

Набор трубок для рамы

Набор трубок для рамы

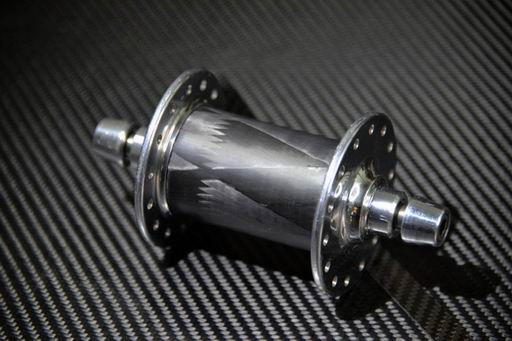

Велосипедная втулка из углепластиковой трубки

Вариант узора углепластиковой трубки

Вариант узора углепластиковой трубки

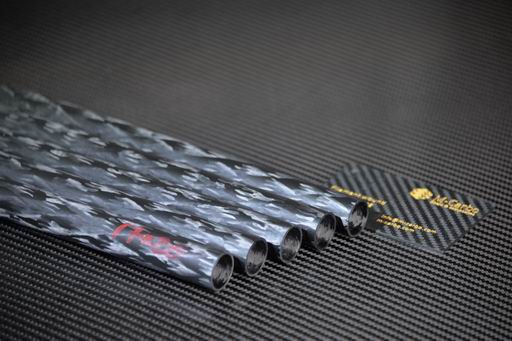

Углепластиковая трубка 17х20мм

Углепластиковая трубка 17х20мм   вес 130г/м

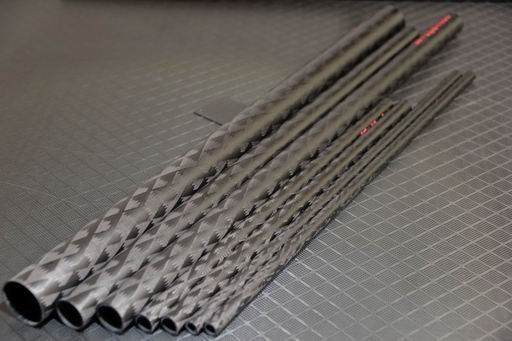

Набор углепластиковых трубок для рамы

Набор углепластиковых трубок для рамы



Прием заказов и логистика:

  • любой поступивший к нам запрос является ценным и обрабатывается индивидуально
  • наша почта info@m-carbo.ru
  • обычно отвечаем сразу, но иногда для ответа нужно больше времени
  • готовность заказа от 5 до 20 рабочих дней после оплаты, в зависимости от сложности и количества продукции
  • заказ доставляем Деловыми Линиями или через СДЭК, при необходимости - нашим транспортом
  • некоторые из товаров и проектов размещаем в инстаграм: @m.carbo
  • детальная контактная информация - здесь
  • розничные заказы доступны через наших партнеров на платформе Wildberries
